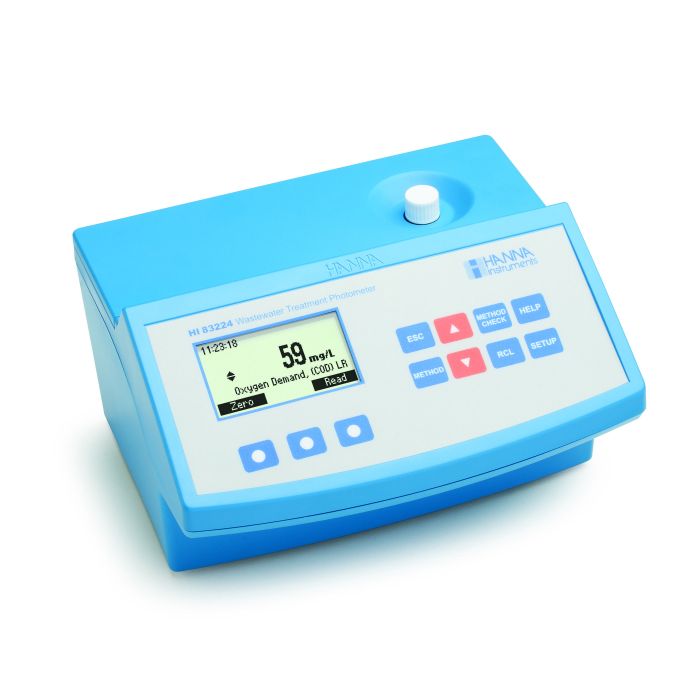

Fotometër për COD me njohjen e barkodit në analizimin e ujërave të zeza - HI83224

Nga amoniaku te fosfori, fotometri i banakut HI83224 përdor 15 metoda matëse për parametra të ndryshëm kyç të cilësisë së ujit, duke përfshirë kërkesën kimike për oksigjen (COD) në 3 intervale të ndryshme. HI83224 përmban një lexues barkodi që mund të përdoret për shishet e mostrave me barkod. Lexuesi skanon secilën shishe dhe identifikon automatikisht metodën dhe diapazonin, duke eliminuar gabimet e mundshme dhe duke thjeshtuar procesin e testimit. Ky fotometër përmban një sistem optik të avancuar që përdor llamba të veçanta tungsteni, filtra interferencash me brez të ngushtë dhe fotodetektorë silikoni për të siguruar lexime të sakta fotometrike çdo herë. HI83224 përdor një LCD grafik me ndriçim të pasëm që lejon një ndërfaqe intuitive të përdoruesit, duke ofruar një modalitet tutorial që jep udhëzime hap pas hapi për kryerjen e një matjeje. Rezultati i marrë mund të shfaqet në forma të ndryshme kimike bazuar në preferencën e përdoruesit. Për gjurmimin e të dhënave, rezultatet mund të regjistrohen dhe më pas të transferohen në një kompjuter të pajtueshëm me Windows^® duke përdorur softuerin HI92000 dhe USB-në HI920013.

Veçoritë:



Njohja e barkodit

Njohja automatike e mostrave të koduara me shirit është një veçori e HI83224. Ky matës i avancuar skanon çdo shishe të futur në mbajtësin e shishës dhe identifikon automatikisht metodën dhe diapazonin e mostrës. Barkodi ka katër shifra: dy shifrat e para janë për identifikimin e parametrave dhe dy shifrat e dyta janë për ID-në e lotit të reagentëve. Shishet për metoda të ndryshme mund të dallohen nga një barkod i printuar në shishe dhe ngjyra e kapakut - barkodet për metoda të ndryshme tregohen në tabelën më poshtë. Për parametrat që nuk përdorin reagent me barkod, mund të përdoren flakonet e dhëna me instrumentin.

Rrotullimi i shishës

Gjatë fazës së matjes së analizës, rrotulluesi më i fundit i shisheve rrotullon shishen për të identifikuar metodën nëpërmjet barkodit, më pas rrotullohet ndërsa merr një numër leximesh të absorbimit. Më pas instrumenti i konverton leximet në njësi përqendrimi dhe e shfaq rezultatin në ekranin gjati për t'u lexuar.



Saktësia e përmirësuar

Përdorimi i funksionit "mesatar" përmirëson më tej saktësinë e leximit. Kur aktivizohet në menunë e konfigurimit, instrumenti merr 180 lexime të absorbimit përmes shishës ndërsa rrotullohet. Çdo lexim individual përfaqëson një matje përmes një rruge të re optike. Mesatarja e leximeve të absorbimit minimizon gabimet për shkak të mospërputhjeve të shisheve.

Verifikimi i metodës

Një buton i dedikuar KONTROLLI I METODËS është i disponueshëm për të verifikuar shpejt barkodin e shisheve, duke eliminuar mundësinë e konfuzionit të shishës ose leximeve të pasakta të mostrës.

Ekran grafik LCD me dritë të pasme

HI83224 përmban një ekran grafik të rregullueshëm me ndriçim të pasëm me çelësa virtualë dhe ndihmë në ekran për të ofruar një ndërfaqe intuitive me përdoruesit.

Regjistrimi i të dhënave

Përdoruesit mund të ruajnë deri në 200 lexime thjesht duke shtypur tastin LOG. Leximet e regjistruara rikujtohen po aq lehtë duke shtypur butonin e dedikuar RCL. Të dhënat e ruajtura përfshijnë parametrin, rezultatet e testimit, numrin e mostrës, numrin e lotit, ID-në e instrumentit, datën dhe kohën.

Lidhja me PC

Leximet e regjistruara mund të transferohen shpejt dhe lehtë në një kompjuter përmes USB-së duke përdorur softuerin e përputhshëm HI92000 Windows^®.

Konvertimi i rezultatit

Eliminon konfuzionin duke konvertuar automatikisht leximet në forma të tjera kimike. Konvertimet e zakonshme ofrohen me prekjen e një butoni.

Tutorial në ekran

Me funksionin tutorial të aktivizuar, shfaqen udhëzime të shkurtra në lidhje me funksionimin aktual. Në çdo fazë të procesit të konfigurimit ose matjes, butoni i dedikuar HELP është gjithashtu i disponueshëm për ndihmë.

Kohëmatësi i integruar

Shfaqja e kohës së mbetur përpara se të merret një matje. Siguron që të gjitha leximet të merren në intervalet e duhura të reagimit për testin që po kryhet.

Mesazhet e gabimit

Mesazhet në ekran paralajmërojnë për problemet, duke përfshirë gabimin e barkodit, shishën e gabuar dhe sasinë e ndryshme të reagentëve.

Treguesi i llambës së ftohjes

Për të ruajtur gjatësinë e valës së dëshiruar për t'u përdorur për absorbim është e nevojshme të siguroheni që komponentët të mos mbinxehen nga nxehtësia e krijuar nga llamba e tungstenit. Çdo fotometër është projektuar për të lejuar një kohë minimale për ftohjen e komponentëve. Treguesi i llambës së ftohjes shfaqet përpara se të bëhet leximi.

Njësitë matëse

Njësia e duhur matëse shfaqet së bashku me leximin.



Karakteristikat në ekran



Përzgjedhja e metodës

Përdoruesit mund të zgjedhin lehtësisht një nga 15 metodat e matjes nëpërmjet butonit të dedikuar METHOD.

Regjistrimi i të dhënave

Deri në 200 lexime matjeje mund të regjistrohen dhe të rikthehen për përdorim në të ardhmen.

Recall log

Të dhënat e regjistruara mund të rikthehen lehtësisht dhe forma kimike mund të konvertohet me prekjen e një butoni.



Sistemi i avancuar optik

HI83224 përmban 15 metoda të ndryshme që mund të masin duke përdorur reagentë të gatshëm të lëngshëm ose pluhur. Kur përdoret reagenti i duhur për një metodë të zgjedhur, reaksioni midis reagentit dhe kampionit shkakton një ndryshim të ngjyrës; sa më i madh të jetë përqendrimi, aq më e thellë është ngjyra. Ndryshimi i ngjyrës së lidhur më pas analizohet në mënyrë kolorimetrike sipas ligjit Lambert-Beer. Ky parim thotë se drita absorbohet nga një ngjyrë komplomentare dhe rrezatimi i emetuar varet nga përqendrimi. Një filtër i interferencës me brez të ngushtë lejon që gjatësia e valës përkatëse e dritës të zbulohet nga fotodetektori i silikonit dhe heq të gjithë dritën e dukshme të emetuar nga llamba e tungstenit. Me rritjen e ndryshimit të ngjyrës së kampionit të reaguar, thithja e gjatësisë së valës specifike të dritës gjithashtu rritet, ndërsa transmetimi zvogëlohet.





Kodi	Metoda	Barkodi i shisheve
HI94764A-25	Amoniaku LR	01xx
HI94764B-25	Amoniaku HR	02xx
HI93701-01	Klori i lirë	-
HI93711-01	Klori Total	-
HI94766-50	Nitrati	05xx
HI94767A-50	Azoti  LR total	16xx; 06xx
HI94767B-50	Azot HR total	17xx; 07xx
HI94754A-25	Kërkesa Kimike për Oksigjen, (COD) LR	12xx
HI94754B-25	Kërkesa Kimike për Oksigjen, (COD) MR	13xx
HI94754C-25	Kërkesa Kimike për Oksigjen, (COD) HR	24xx
HI94758A-50	Fosfori, Reaktiv	30xx
HI94758B-50	Fosfor, Acidi i Hidrolizueshëm	31xx
HI94758C-50	Fosfor, Total	32xx
HI94763A-50	Fosfori, HR Reaktiv	33xx
HI94763B-50	Fosfori HR	34xx

Shënim: xx përfaqëson kodin e grupit të reagentëve.

Specifikimet



Parametrat

Reagentët janë të disponueshëm në formë të lëngshme ose pluhuri  dhe sasia e secilit reagent dozohet saktësisht për të siguruar përsëritshmërinë maksimale.

Parametri	Intervali	Rezolucioni	Saktësia	Metoda	Kodi i reagentit
COD LR	0 deri në 150 mg/L	1 mg/L	±5 mg/L ±5% e leximit	dikromat EPAǂ dikromate pa merkur◊◊ dikromat ISO◊	HI94754A-25 HI94754D-25 HI94754F-25
COD MR	0 deri në 1500 mg/L	1 mg/L	±15 mg/L ±4% e leximit	dikromat EPAǂ dikromate pa merkur◊◊ dikromat ISO◊	HI94754B-25 HI94754E-25 HI94754G-25
COD HR	0 deri në 15000 mg/L	10 mg/L	±150 mg/L ±3% e leximit	dikromat	HI94754C-25

ǂ Metoda me acid krom-sulfurik njihet zyrtarisht nga EPA për analizën e ujërave të zeza.

◊ Metoda HI94754F-25 dhe HI94754G-25 ndjek metodën zyrtare ISO 15705.

◊◊Kjo metodë rekomandohet për analiza për qëllime të përgjithshme pa interferencën e klorit.

Parametri	Intervali	Rezolucioni	Saktësia*	Metoda	Kodi i reagentit
Amoniaku LR	0,00 deri në 3,00 mg/L (ppm) si NH 3 -N	0.01 mg/L	±0.10 mg/L ±5% e leximit	Nesler	HI94764A-25 (25 teste)
Amoniaku HR	0 deri në 100 mg/L (ppm) si NH 3 -N	1 mg/L	±1 mg/L ±5% e leximit	Nesler	HI94764B-25 (25 teste)
Klori i lirë,**	0,00 deri në 5,00 mg/L (ppm)	0,01 mg/L nën 0,99 mg/L; 0,1 mg/L mbi 0,99 mg/L	±0.03 mg/L ±4% e leximit	DPD	HI93701-01 (100 teste) HI93701-03 (300 teste)
Klori total,**	0,00 deri në 5,00 mg/L (ppm)	0,01 mg/L nën 0,99 mg/L; 0,1 mg/L mbi 0,99 mg/L	±0.03 mg/L ±4% e leximit	DPD	HI93711-01 (100 teste) HI93711-03 (300 teste)
Nitrati	0,0 deri në 30,0 mg/L (ppm) si NO 3 -N	0.1 mg/L	±1,0 mg/L ±5% e leximit @20°C	acidi kromotropik	HI94766-50 (50 teste)
Azot, LR total	0,0 deri në 25,0 mg/L (ppm)	0.1 mg/L	±1,0 mg/L ±5% e leximit @20°C	acidi kromotropik	HI94767A-50 (50 teste)
Azot, HR total	10 deri në 150 mg/L (ppm) si N	1 mg/L	±3 mg/L ±4% e leximit	acidi kromotropik	HI94767B-50 (50 teste)
Fosfor, Acidi i Hidrolizueshëm	0,00 deri në 1,60 mg/L (ppm) si P	0.01 mg/L	±0.05 mg/L ±5% e leximit	acid Askorbik	HI94758B-50 (50 teste)
Fosfori, Reaktiv	0,00 deri në 1,60 mg/L (ppm) si P	0.01 mg/L	±0.05 mg/L ±5% e leximit	acid Askorbik	HI94758A-50 (50 teste)
Fosfori, HR reaktive	0,0 deri në 32,6 mg/L (ppm) si P	0.1 mg/L	±0,5 mg/L ±5% e leximit	acid vanadomolibdofosforik	HI94763A-50 (50 teste)
Fosfor, Total	0,00 deri në 1,15 mg/L (ppm) si P	0.01 mg/L	±0.05 mg/L ±6% e leximit	acid Askorbik	HI94758C-50 (50 teste)
Fosfor, HR total	0,0 deri në 32,6 mg/L (ppm)	0.1 mg/L	±0,5 mg/L ±5% e leximit	acid vanadomolibdofosforik	HI94763B-50 (50 teste)

* në 25°C (77°F) nëse nuk përcaktohet ndryshe

** Për klorin, janë në dispozicion reagentë të lëngshëm.



Amoniaku



Intervali i amoniakut	Intervali i ulët: 0,00 deri në 3,00 mg/L (si NH 3 -N) Gama e lartë: 0,00 deri në 3,00 mg/L (ppm) (si NH 3 -N)
Rezolucioni i amoniakut	Intervali i ulët: 0.01 mg/L Gama e lartë: 1 mg/L
Saktësia e amoniakut	Intervali ulët: ±0,10 mg/L ±5% e leximit Intervali i lartë: ±1 mg/L ±5% e leximit
Metoda e amoniakut	Përshtatja e Manualit ASTM të Teknologjisë së Ujit dhe Mjedisit, D1426-92, metoda Nessler.



Kërkesa kimike për oksigjen



Intervali i Kërkesës Kimike për Oksigjen	Intervali i ulët: 0 deri në 150 mg/L Intervali i mesëm: 0 deri në 1500 mg/L Intervali i lartë: 0 deri në 15000 mg/L
Rezolucioni i Kërkesës Kimike për Oksigjen	Intervali i ulët dhe i mesëm: 1 mg/L Intervali i lartë: 10 mg/L
Saktësia e Kërkesës Kimike për Oksigjen	Intervali i ulët: ±5 mg/L ±5% e leximit Intervali i mesëm: ±15 mg/L ±4% e leximit Intervali i lartë: ±150 mg/L ±3% e leximit
Metoda e Kërkesës Kimike të Oksigjenit	Përshtatja e metodës së miratuar nga USEPA 410.4 për përcaktimin e COD në ujërat sipërfaqësore dhe ujërat e zeza.



Klori

	Intervali i klorit të lirë	0,00 deri në 5,00 mg/L
Rezolucioni i klorit të lirë		0.01 mg/L
Saktësia e klorit të lirë		±0.03 mg/L ose ±4 % e leximit
Intervali i përgjithëm i klorit		0,00 deri në 5,00 mg/L
Rezolucioni  i klorit total		0.01 mg/L
Saktësia e klorit total		±0.03 mg/L ose ±4 % e leximit
Metoda e klorit		Përshtatja e metodës EPA 330.5 dhe Metodat standarde për ekzaminimin e ujit dhe ujërave të zeza, botimi i 20-të, 4500-Cl G, metoda DPD.

Nitrati

Intervali e nitrateve	0,0 deri në 30,0 mg/L NO 3 --N
Rezolucioni i nitrateve	0.1 mg/L
Saktësia e nitratit	±1.0 mg/L ose ±5 % e leximit
Metoda e nitratit	Metoda e acidit kromotropik.



Azoti Total



Azoti, intervali i përgjithshëm	Intervali i ulët: 0,0 deri në 25,0 mg/L Intervali i lartë: 10 deri në 150 mg/L
Azoti total, Rezolucioni	Intervali i ulët: 0.1 mg/L Intervali i lartë: 1 mg/L
Azoti total, Saktësia	Intervali i ulët: ±1,0 mg/L ose ±5 % e leximit Intervali i lartë: ±3 mg/L ose ±4 % e leximit
Azoti total, Metoda	Metoda e acidit kromotropik.



Fosfor, acid i hidrolizueshëm



Fosfori, intervali i acidit të hidrolizueshëm	0,00 deri në 1,60 mg/L
Fosfori, rezolucioni i acidit të hidrolizueshëm	0.01 mg/L
Fosfori, saktësia e acidit të hidrolizueshëm	±0.05 mg/L ose ±5 % e leximit
Metoda e acidit të hidrolizueshëm	Përshtatja e metodës EPA 365.2 dhe Metodat standarde për ekzaminimin e ujit dhe ujërave të zeza, botimi i 20-të, 4500-PE, metoda e acidit askorbik



Fosfori, Reaktiv



Fosfori reaktiv, intervali	Intervali i ulët: 0,00 deri në 1,60 mg/L Intervali i lartë: 0,0 deri në 32,6 mg/L
Fosfori reaktiv, rezolucioni	Intervali i ulët: 0.01 mg/L Intervali i lartë: 0.1 mg/L
Fosfori reaktiv, saktësia	Intervali i ulët: ±0,05 mg/L ose ±5 % e leximit Intervali i lartë: ±0,5 mg/L ±5% e leximit
Fosfori reaktiv, metoda	Intervali i ulët: Përshtatja e metodës EPA 365.2 dhe Metodat standarde, botimi i 20-të, 4500-PE, metoda e acidit askorbik Gama e lartë: Përshtatja e metodave standarde, botimi i 20-të, 4500-PC, metoda e acidit vanadomolibdofosforik.



Fosfori, Total



Fosfori, intervali i përgjithshëm	Intervali i ulët: 0,00 deri në 1,15 mg/L Intervali i lartë: 0,0 deri në 32,6 mg/L
Fosfori total, saktësia	Intervali i ulët: 0.01 mg/L Intervali i lartë: 0.1 mg/L
Fosfori total, rezolucioni	Intervali i ulët: ±0,05 mg/L ±6% e leximit Intervali i lartë: ±0,5 mg/L ±5% e leximit
Fosfori total, metoda	Intervali i ulët: Përshtatja e metodës EPA 365.2 dhe Metodat standarde, botimi i 20-të, 4500-PE, metoda e acidit askorbik Gama e lartë: Përshtatja e metodave standarde, botimi i 20-të, 4500-PC, metoda e acidit vanadomolibdofosforik



Matësi i Përgjithshëm



Memoria e Regjistrimit	200 mostra
Lidhshmëria	USB
Ekrani	Ekran me kristale të lëngshme, Liquid Crystal Display (LCD)
Furnizimi me energji elektrike	Përshtatës i rrymës 230 VAC ose 115 VAC
Mjedisi	0 deri në 50°C (32 deri në 122°F); maksimumi 90% RH
Dimensionet	235 x 212 x 143 mm (9,2 x 8,34 x 5,62”)
Pesha	2,3 kg (5,1 lbs)
Burimi i dritës me fotometër/kolorimetër	llamba tungsteni me filtra të ndryshëm interferencash me breza të ngushtë
Detektor i dritës me fotometër/kolorimetër	fotocelë silikoni
Informacioni i porositjes	HI83224 furnizohet me shishe dhe kapakë mostrash (10), lecka pastrimi të shisheve (4), gërshërë  dhe manual udhëzimi.
