Elektrodë pH me majë konike dhe lidhës BNC

Hanna Instruments ofron një shumëllojshmëri të gjerë elektrodash pH që janë të dizajnuara për shumë aplikacione të ndryshme. Lloji i xhamit që përdoret për të ndjerë pH, forma e llambës, materiali i trupit, lloji i kryqëzimit, lloji i referencës dhe elektrolitit të përdorur janë vetëm disa nga veçoritë e projektimit.

HI1053B përdor qelq me temperaturë të ulët (LT), llambë konike, trup qelqi, kryqëzim të trefishtë qeramik dhe mund të rimbushet me KCl 3.5M.

Formulimi i qelqit me temperaturë të ulët



Një elektrodë standarde e pH përdor një qelq për qëllime të përgjithshme (GP) që ka një rezistencë prej 100 megaohm në 25°C. HI1053B përdor xhamin LT (temperaturë të ulët) që ka një rezistencë prej rreth 50 megaohm në 25°C. Ndërsa temperatura e xhamit zvogëlohet në mostër, rezistenca e xhamit LT do t'i afrohet asaj të xhamit GP. Nëse përdorni xhami GP, rezistenca do të rritet mbi diapazonin optimal, duke rezultuar në rritje të rezistencës dhe përfundimisht duke ndikuar në matjen. HI1053B është i përshtatshëm për t'u përdorur me mostra që masin nga -5 në 100°C.

Majë qelqi konike



Dizajni i majës në formë konike lejon depërtimin në trupa të ngurtë, gjysmë të ngurtë dhe emulsione për matjen e drejtpërdrejtë të pH në produktet ushqimore, tokën dhe emulsionet si kremrat e duarve.

Trup qelqi



Trupi i qelqit është ideal për përdorim laboratorik. Xhami është rezistent ndaj shumë kimikateve të ashpra dhe pastrohet lehtësisht. Trupi i qelqit gjithashtu lejon një transferim të shpejtë të nxehtësisë në elektrolitin e brendshëm të referencës. MV e gjeneruar nga qeliza e referencës varet nga temperatura. Sa më shpejt që elektroda të arrijë ekuilibrin, aq më i qëndrueshëm është potenciali i referencës.

Kryqëzim i trefishtë qeramike



Lidhja e trefishtë prej qeramike lejon një shpejtësi më të lartë të rrjedhjes së elektrolitit nga qeliza e referencës në tretësirë. Një elektrodë standarde e pH përdor një lidhje të vetme qeramike që lejon rrjedhjen e 15 deri në 20 µL/orë të elektrolitit; HI1053B ka tre nyje qeramike, duke siguruar rrjedhjen e elektrolitit nga 40 deri në 50 µL/orë. Kjo shpejtësi e lartë e rrjedhës siguron përgjigje më të shpejtë të elektrodës dhe një matje më të qëndrueshme në solucione viskoze ose mostra me përcjellshmëri të ulët.

Referenca e kryqëzimit të dyfishtë



Një elektrodë me lidhje të dyfishtë ka një ndarje të brendshme që rrethon telin e referencës. Jonet e argjendit janë të pranishëm në elektrolitin e ndarjes së brendshme, e cila strehon telin e referencës Ag/AgCl; elektroliti jashtë kësaj ndarje është pa argjend. Dizajni i kryqëzimit të dyfishtë do të thotë që praktikisht asnjë argjend nga elektroda nuk hyn në kampion. Ky dizajn lejon matjen në aplikime ku jonet e argjendit në mostër janë të padëshirueshme ose për mostrat që përmbajnë sulfide që mund të bëjnë që argjendi të precipitojë dhe të bllokojë kryqëzimin. Bllokimi i kryqëzimit do të rezultojë në lexime të rrëmbyeshme dhe të çrregullta.

Tretësirë mbushëse



HI1053B është një sondë e rimbushshme. Meqenëse është një elektrodë pH me lidhje të dyfishtë, tretësira mbushëse është 3.5M KCl.

Lidhës BNC



HI1053B përdor një lidhës BNC.  Llojet e tjera të lidhësve përfshijnë DIN, llojin e vidës, tipin T dhe 3.5 mm.

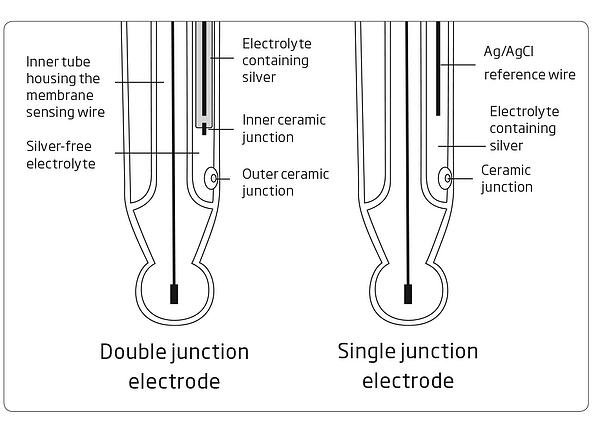

Elektroda pH me një kryqëzim të vetëm kundrejt kryqëzimit të dyfishtë





Elektrodat konvencionale janë zakonisht me një lidhje të vetme. Siç përshkruhet nga figura e mësipërme, këto elektroda kanë vetëm një kryqëzim të vetëm midis telit të brendshëm të referencës dhe tretësirës së jashtme. Në kushte të pafavorshme, të tilla si presioni i lartë, temperatura e lartë, tretësira shumë acide ose alkaline, elektroliti përmes kryqëzimit shpesh kthehet në të kundërt duke hyr në tretësirën e mostrës në ndarjen e referencës. Nëse kjo lihet e pakontrolluar, elektroda e referencës mund të kontaminohet, duke çuar në dështimin e plotë të elektrodës. Një problem tjetër i mundshëm me elektrodat me një lidhje të vetme është bllokimi i kryqëzimit për shkak të klorurit të argjendit (AgCl). Argjendi mund të precipitohet lehtësisht në mostrat që përmbajnë bufer Tris ose metale të rënda. Kur tretësira e elektrolitit bie në kontakt me kampionin, një pjesë e AgCl do të precipitojë në faqen e jashtme të kryqëzimit.

Sistemi i kryqëzimit të dyfishtë të Hanna-s, siç nënkupton edhe emri, ka dy kryqëzime, vetëm njëra prej të cilave është në kontakt me kampionin siç tregohet në figurë. Në kushte të pafavorshme, e njëjta tendencë e hyrjes së mostrës është e dukshme. Megjithatë, pasi sistemi i elektrodës së referencës është i ndarë fizikisht nga zona e ndërmjetme e elektrolitit, ndotja e elektrodës minimizohet. Mundësia e bllokimit të kryqëzimit zvogëlohet gjithashtu me një elektrodë me lidhje të dyfishtë pasi qeliza e jashtme referuese përdor një tretësirë mbushëse që është "pa argjend". Meqenëse nuk ka argjend të pranishëm, nuk ka formim të precipitatit për të bllokuar kryqëzimin.



Specifikime:

SKU	HI1053B
Emri i produktit	Elektrodë pH me majë konike dhe lidhës BNC - HI1053B
Kuota e kërkuar	po
Intervali i matjes	pH
Lloji i qelizës referuese	Ag/AgCl
Lloji i kryqëzimit/Shkalla e rrjedhjes	qeramike, e trefishtë / 40-50 μL/h
Elektroliti	3,5 M KCl
Materiali i trupit	xham
Forma	konik (12 x 12 mm)
Pin që përputhet	jo
Maks. Presioni	0.1 bar
Intervali i temperaturës	-5 deri në 100°C (23 deri në 212°F) - LT
Gjatësia e trupit/Gjatësia e përgjithshme	120 mm / 175,5 mm
Sensor temperature	jo
Diametri i jashtëm	12 mm
Kabulli	koaksiale; 1 m (3,3')
Lloji i lidhësit	BNC
Përforcues	jo
Përdorimi i rekomanduar	emulsione, yndyrna dhe kremra, solucione me përcjellshmëri të ulët, ujë të pijshëm, produkte gjysmë të ngurta, mostra dheu
